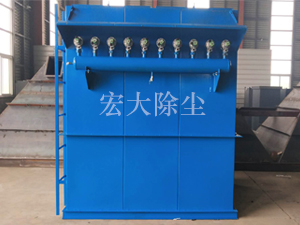

MC- MC-Ⅱ 脈沖袋式除塵器是在Ⅰ型的基礎上，改進的新型有效脈沖袋式除塵器。為了進一步完善Ⅰ型脈沖袋式除塵器，將原進行了修改，改后的MC-Ⅱ 脈沖袋式除塵器保留了Ⅰ型的凈化效率高，處理 氣體能力大，性能穩定，操作方便、濾袋壽命長、維修工作量小等優點。而且從結構上和脈沖閥上進行改革，解決了露天安放和壓縮空氣壓力低的問題。適用機械、冶金、橡膠、面粉、化工、制藥、碳素、建材、礦山等單位。
MC- MC-Ⅱ 脈沖袋式除塵器的特點及結構原理：
- MC-Ⅱ 脈沖袋式除塵器在保留了原MⅠ型除塵器優點的基礎上，采用了低阻力的型脈沖電磁閥，使除塵器的控制系統和除塵布袋的壽命延長一倍，減少了維修工作量。
清灰用壓縮空氣從原來的 公斤壓力 / 厘米 2 壓力，降到現在的 公斤 厘米 壓力，但清灰效果仍可達到 公斤壓力 / 厘米 2 壓力的效果，從而擴大的使用范圍。
由于結構上的改進，增強了設備的嚴密性，漏風量能夠低于 ，進一步提高了產品的質量要求。
改革了揭蓋裝置， 除塵濾袋 固定方法，，為以后的設備檢修和維護_了勞動條件。
噴吹裝置增加了防護罩，蓋板結構采用了防雨措施。使除塵器在露天放置不需要另設防雨棚，減少了建筑投資。
清灰部分把原來的螺旋輸送機去掉，裝置了 星形卸料器，擴大了清灰使用效果，減少了維修，密封嚴，排灰快。

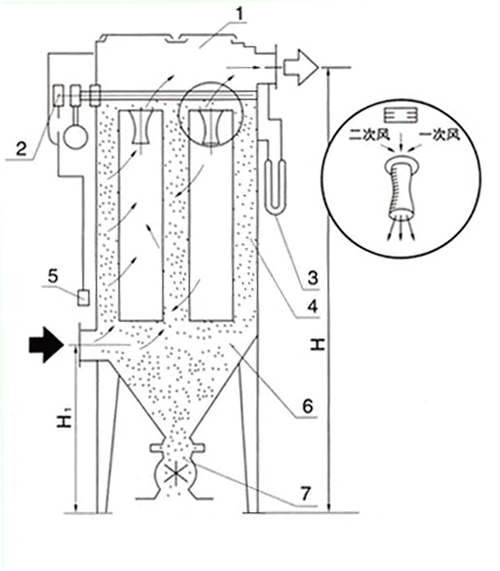

結構原理： MC
工作原理 : 含塵氣體由進氣口進入灰斗或敞開法蘭口進入濾袋室，含塵氣體透過 濾袋 過濾為凈化氣進入凈化室，再經凈化室排氣口，由風機排走。粉塵積附在濾袋的外表面，且不斷增加，使 袋式除塵器 的阻力不斷上升，為使設備阻力不_過 1200Pa ，袋除塵器能繼續工作，需定期_濾袋上的粉塵。清灰是由 脈沖控制儀 定時順序啟動 脈沖閥 ，使包內壓縮空氣（ 0.5~0.7MPa ）由噴吹管孔眼噴出（稱一次風）通過除塵骨架 文氏管 誘導數倍于一次風的周圍空氣（稱二次風）進入濾袋在瞬間急劇膨脹，并伴隨著氣流的反向作用抖落粉塵，達到清灰的目的。
型號規格 | 過濾面積m2 | 含塵濃度g/m3 | 過濾風速m/min | 過濾風量m3/n | 阻力H2omm | 效率％ | 外型尺寸長×寬×高 | 重量(Kg) |
MC24-Ⅱ | 18 | ＜15 | 2-4 | 2160-4320 | 120-150 | 99.5 | 1090×1678×3667 | 1133 |
MC36-Ⅱ | 27 | ＜15 | 2-4 | 3240-6480 | 120-150 | 99.5 | 1490×1678×3667 | 1485 |
MC48-Ⅱ | 36 | ＜15 | 2-4 | 4320-8640 | 120-150 | 99.5 | 1890×1678×3667 | 1495 |
MC60-Ⅱ | 45 | ＜15 | 2-4 | 5400-10800 | 120-150 | 99.5 | 2290×1678×3667 | 1730 |
MC72-Ⅱ | 54 | ＜15 | 2-4 | 6480-12960 | 120-150 | 99.5 | 2690×1678×3667 | 1950 |
MC84-Ⅱ | 63 | ＜15 | 2-4 | 7560-15120 | 120-150 | 99.5 | 3090×1678×3667 | 2230 |
MC96-Ⅱ | 72 | ＜15 | 2-4 | 8640-17280 | 120-150 | 99.5 | 3690×1678×3667 | 2400 |
MC120-Ⅱ | 99 | ＜15 | 2-4 | 10800-21600 | 120-150 | 99.5 | 4450×1678×3667 | 2870 |
